Mangueiras de Alta Pressão de Poliamida

Mangueiras de Alta Pressão de Poliamida

MODELO 3/2

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIAMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 3/2	1.100 bar 15.950 psi	2.750 bar 39.875 psi	3,0 mm 1/8 pol.	7,0 mm 0,272 pol.	9,0 mm 0.355 pol.	3,0 mm 1/8 pol.	0,072 kg/m

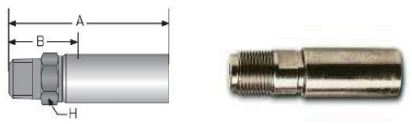

TERMINAIS DISPONIVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	M7	49,0	28,0	6,0	1100 bar
MACHO	1/8 BSP	53,0	30,0	8,0	1100 bar

MODELO 4/2

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIÂMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 4/2	1.200 bar 17.405 psi	3.000 bar 43.511 psi	4,0 mm 5/32 pol.	7,7 mm 0.300 pol.	9,5 mm 0.374 pol.	75 mm 3.0 pol.	0,100 kg/m

TERMINAIS DISPONIVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	M7	51,0	29,0	8,0	1200 bar
MACHO	1/8 BSP	53,0	30,0	8,0	1200 bar
MACHO	1/8 NPT	53,0	30,0	8,0	1200 bar

TERMINAIS DISPONIVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	M7	51,0	29,0	8,0	1200 bar
MACHO	1/8 BSP	53,0	30,0	8,0	1200 bar
MACHO	1/8 NPT	53,0	30,0	8,0	1200 bar

MODELO 5/2

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIÂMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 5/2	1.000 bar 14.500 psi	2.500 bar 36.250 psi	5,0 mm 3/16 pol.	9,5 mm 0.375 pol.	12,0 mm 0.472 pol.	95 mm 3.74 pol.	0,140 kg/m

TERMINAIS DISPONIVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	M7	55,0	28,0	10,0	1000 bar
MACHO	1/8 BSP	53,0	27,0	10,0	1000 bar
MACHO	1/4 BSP	58,0	31,0	10,0	1000 bar

MODELO 6/2

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIÂMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 6/2	1.000 bar / 14.500 psi	2.500 bar / 36.250 psi	6,3 mm / 1/4 pol.	11,5 mm / 0,453 pol.	15,0 mm / 0,590 pol.	110 mm / 4,00 pol.	0,200 kg/m

TERMINAIS DISPONIVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	1/4 BSP	62,0	36,0	13,0	1000 bar
MACHO	1/4 NPT	62,0	36,0	13,0	1000 bar

TERMINAIS DISPONIVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
FÊMEA	1/4 BSP BOL	51,0	25,0	19,0	1000 bar

MODELO 8/2P

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIÂMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 8/2	1.000 bar	2.500 bar	8,0 mm	15,8 mm	20,0 mm	90 mm.r	0,350 kg/m
MANGUEIRA 8/2	14.500 psi	36.250 psi	5/16 pol.	0,620 pol.mm	0,787 pol.	3.54 pol.

TERMINAIS DISPONÍVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	1/4 BSP	80,0	36,0	16,0	1000 bar
MACHO	1/4 NPT	80,0	36,0	16,0	1000 bar
MACHO	M18X1,5	83,0	36,0	13,0	1000 bar

TERMINAIS DISPONÍVEIS	ROSCA	A	B	J	PRESSÃO INDICADA
FÊMEA	M24x1,5 DKO	77,0	37,0	38,0	1000 bar

MODELO 8/4

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIÂMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 8/4	1.500 bar 21.750 psi	3.750 bar 54.375 psi	8,0 mm 5/16 pol.	15,2 mm 0,590 pol.mm	20,5 mm 0,807 pol.	175 mm.r 6.89 pol.	0,440 kg/m

TERMINAIS DISPONÍVEIS	ROSCA	A	B	J	PRESSÃO INDICADA
FÊMEA	M24x1,5 DKO	77,0	37,0	38,0	1500 bar
FÊMEA	3/8 BSP BOL	69,0	25,0	27,0	1500 bar

TERMINAIS DISPONÍVEIS	ROSCA	A	B	J	PRESSÃO INDICADA
FÊMEA	M24x1,5 DKO	77,0	37,0	38,0	1500 bar
FÊMEA	3/8 BSP BOL	69,0	25,0	27,0	1500 bar

MODELO 5/6H

MODELO	PRESSÃO TRABALHO		PRESSÃO DE RUPTURA		DIÂMETRO INTERNO		DIÂMETRO EXTERNO		DIÂMETRO TERMINAL PRENSADO		RAIO DE CURVATURA		PESO
MANGUEIRA 5/6H	2.800	40,000	7.000	101.500	5,0	3/16	13,0	0,511	18,5	0,730	200	7.87	0.47 kg/m

TERMINAIS DISPONÍVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	3/8 UNF LH	99,0	57,0	9,5	2800 bar

MODELO 8/8

MODELO	PRESSÃO TRABALHO	PRESSÃO DE RUPTURA	DIÂMETRO INTERNO	DIÂMETRO EXTERNO	DIÂMETRO TERMINAL PRENSADO	RAIO DE CURVATURA	PESO
MANGUEIRA 8/8	3.000 bar / 44.000 psi	7.000 bar / 101.500 psi	8,0 mm / 5/16 pol.	17.3 mm / 0,511 pol.	24,0 mm / 0,940 pol.	230 mm.r / 9.05 pol.	0,83 kg/m

TERMINAIS DISPONÍVEIS	ROSCA	A	B	H	PRESSÃO INDICADA
MACHO	9/16 UNF LH	108,0	78,0	19,0	3000 bar
